一、產品概述

LN-PVB配電線路低電壓治理裝置是針對農網基礎薄弱、供電半徑大、負荷不穩定的現狀，通過調壓器提升線路末端電壓，同時采用高精度、過零投切的無功補償裝置（單相智能電容器）降低線路無功損耗，抬升電壓。該設備輸出為正弦波，無諧波干擾，輸出效率高，可長期連續工作，能承受短時間超載，過載能力強。

適合在農村、山區等超過正常供電半徑地區、小范圍聚集的普通居民用戶，以及通過農村配變供電的養殖、家庭作坊等現場的單獨調壓。

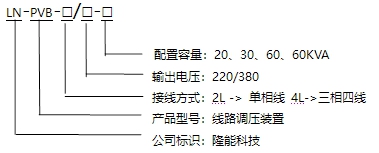

二、型號命名

三、工作原理

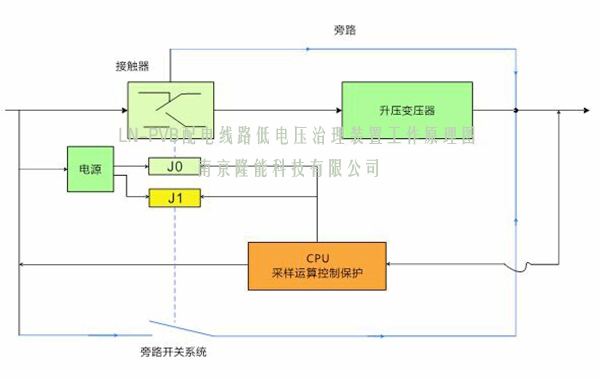

工作原理圖

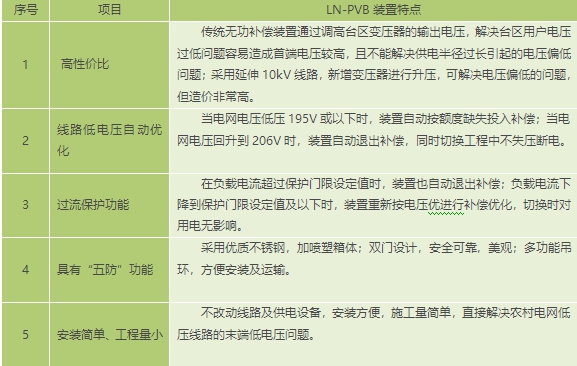

四、功能特點

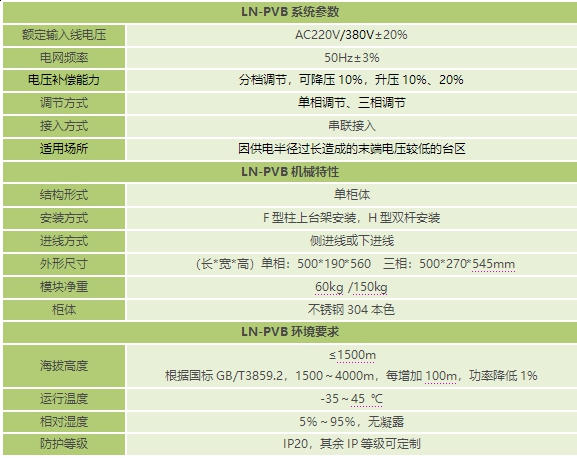

五、技術參數

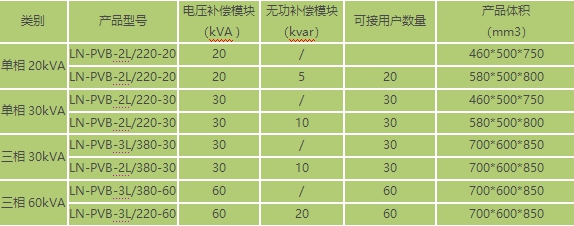

六、系統方案

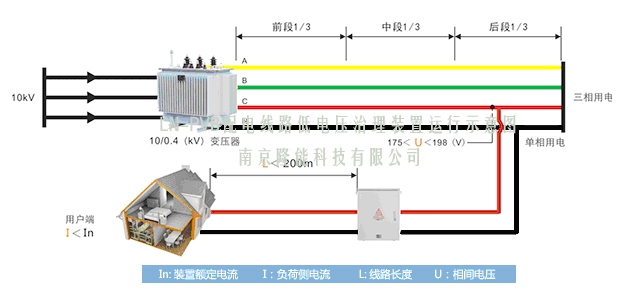

裝置運行示意圖

備注：

1、 安裝選址：須選在低壓配電線路的后段1/3或3/4電壓過低用戶前端處，且盡量靠近用戶端，電壓補償優化效果更明顯。

2、 裝置容量選擇：安裝點后端的用戶負荷電流平均值不應超過所選裝置的額定電流。

裝置安裝說明

     1、裝置應串接電網火線上，接線時先把火線開斷，把電源側火線接入裝置的火線輸入端子；把裝置的火線輸出端子連接用戶側火線接入端。

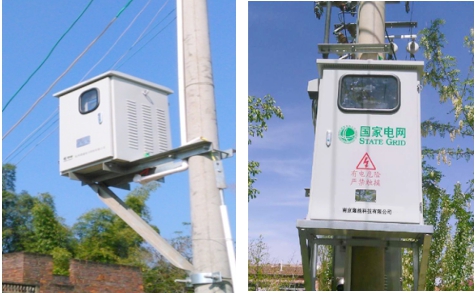

2、現場安裝方式

通過采用廠家配套的專用抱箍，可將箱體安裝在直徑為350mm以下的任意電桿上。
