一、產品概述

低壓電網的三相負荷不平衡一直就是困擾供電單位的主要問題之一，三相負荷不平衡嚴重危及供電安全，造成線路損耗、配電變壓器的電能損耗增加，減少配電變壓器出力，產生零序電流，影響用電設備的安全運行，LN-SPG(C)系列不平衡優化裝置依據電容電流與電網電流的矢量關系，采用波形識別分析、PID逼近跟蹤、同電位零過度投切等技術，集網絡通訊、數據采集、模塊化設計的創新型高科技產品，產品有靜止型有功發生器的三相不平衡效果，又具有靜止型有功發生器無法超越的低功耗、可靠性和高性價比。

隆能科技公司的不平衡優化裝置適用于0.4kv等級的配電用戶側，智能自動調節優化平衡三相負荷，并實時連續無級差平衡無功；同時解決配變單相負載過重引起相電壓過低問題，改善配變出口電壓，提高配變運行壽命。

二、型號命名

三、工作原理

LN-SPG(C)系列不平衡優化裝置工作原理參考《配網“低電壓”治理典型做法（征求意見稿）》中關于“三相不平衡自動調節裝置“的典型方法，主要通過信號檢測電路實時檢測電網用戶側電流， DSP高速數字信號處理器進行處理分析，完成系統電壓、電流信號分析、并完成PID跟蹤等，判斷出當前電網負荷狀態不平衡信息，快速計算平衡電網每相所需相應的轉換電流值， 然后將信號發送給內部信號驅動輸出模塊電路并驅動其動作，將電流大的相轉移到電流小的相，并同時輸出各相所需的相應容性無功，并盡可能達到三 相平衡狀態。工作原理如圖1示：

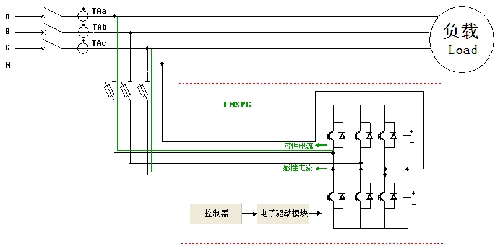

圖1：LNSPG(C)工作原理示意圖

四、技術參數

五、裝置柜內配置清單

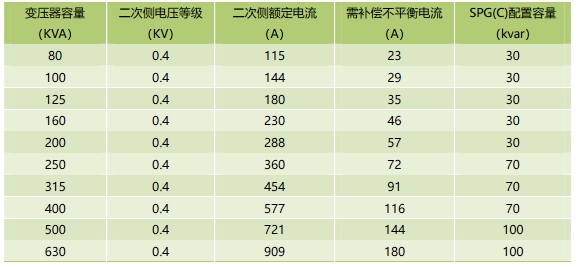

六.產品選型速查表

 注：

1.需補償不平衡電流條件為：假設相過負荷率為20%時，計算出的不平衡電流值；

2.如需精確計算可參考下列公式：

然后根據計算出的Q值選取合適的SPG(C)容量即可
