一、產品概述

根據10KV配電網系統，受供電半徑大、負荷季節性強等因素影響的特點，線路損耗大、功率因數低、無功缺口大。因此降損節能、提高配電網供電質量和供電企業的經濟效益是電力系統目前面臨的艱巨任務和迫切需要解決的問題。

南京隆能科技在借鑒國內外無功補償技術基礎上，研制生產的GLWB系列10KV高壓線路自動無功補償裝置（以下簡稱：“GWLB裝置”），為電力系統提供了成功的解決方案。采用在配電線路上選擇最佳點加裝GLWB裝置，實時地跟蹤線路功率因數、無功功率、電壓變化以及時間，自動地投入或退出電容器組，對線路無功進行自動補償和優化線路無功配置，實現降損節能、改善電網供電質量的目的。

其優點是：既能實時補償線路無功缺口，又可通過適量過補的方法，對補償點前端（供電端）的其它配變進行無功補償，實現整條線路無功全線整體平衡，使線路損耗明顯下降，同時不會影響電網的無功潮流，真正實現了10KV配電線路的無功功率自動補償。

   適用于城鄉電網頻率50HZ，工作電壓10KV和6KV的戶外高壓配電線路和分支線路上的柱上無功補償優化。

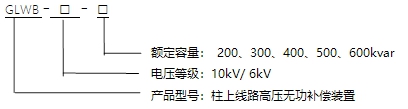

二、型號命名

三、工作原理

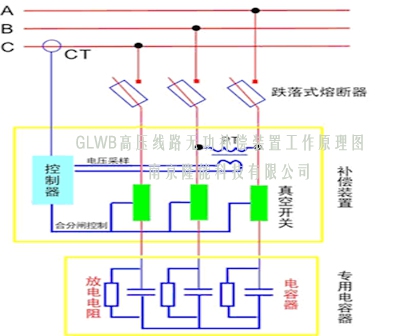

工作原理圖

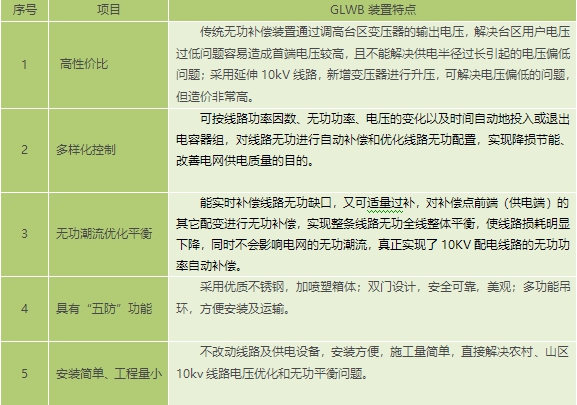

四、功能特點

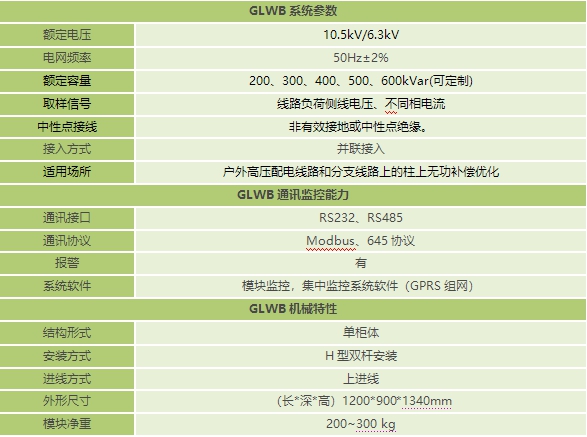

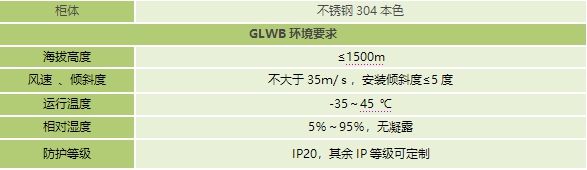

五、技術參數

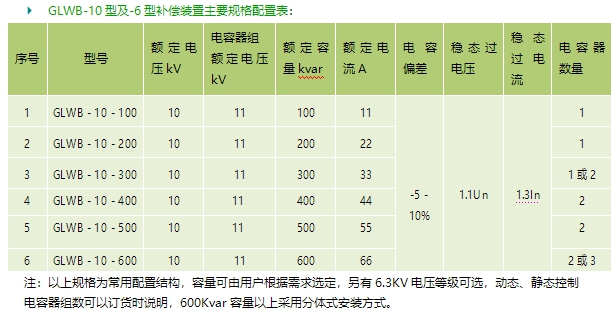

六、規格容量

  GLWB-10型及-6型補償裝置主要器件組成：

本裝置由跌落式熔斷器、高壓穿墻套管、電容型氧化鋅避雷器、電壓互感器型電源變壓器、電容器投切用高壓真空接觸器、高壓電流互感器、全膜高壓并聯電容器，LONG301高壓線路無功測控終端、GPRS通訊模塊及箱體等組成。

附：實際安裝現場照片
