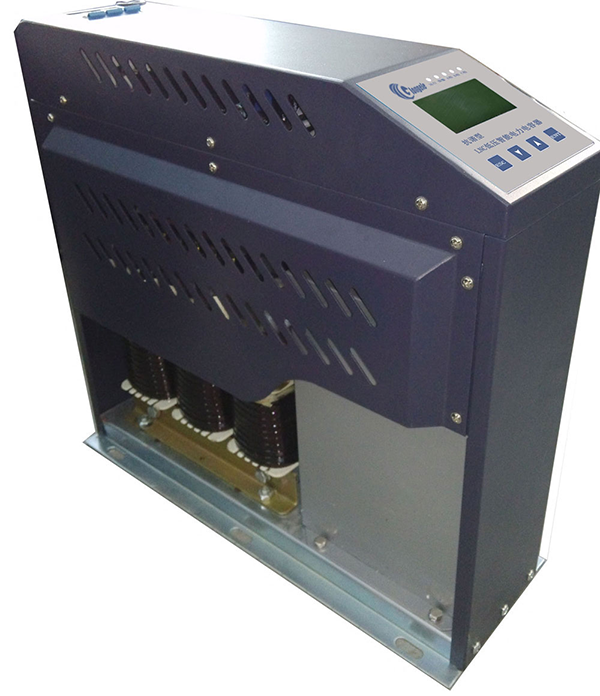

LNC抗諧型低壓智能集成電力電容器
產品概述
LNC系列抗諧型低壓智能集成電力電容器，是我公司開發研制的擁有自主知識產權的新一代智能模塊化無功補償裝置。由CPU測控單元、晶閘管或復合開關、保護裝置、電抗器、兩臺(△型)或一臺(Y型)低壓自愈式電力電容器組成一個獨立完整的智能補償單元，替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、電抗器、熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。真正做到過零投切，滿足用戶對無功補償要切實達到提高功率因數、改善電壓質量、節能降損的實際需求。

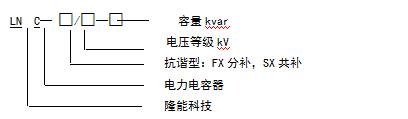

型號命名
產品特點
質量保證：遵循《GB/T 22582-2008 電力電容器 低壓功率因數補償裝置》和《GB/T 15576-2008 低壓成套無功功率補償裝置》標準。
過零投切：實現電壓過零導通和電流過零切斷，具有可控硅過零投切和接觸器開關功耗低的優點。
無諧波注入：導通瞬間由可控硅過零觸發，延時后由交流接觸器（磁保持繼電器）吸合導通，所以在交流接觸器（磁保持繼電器）吸合導通時就不會產生諧波。
功能強：液晶顯示電壓、電流、有功、無功功率、諧波等工況，高亮LED指示多達64路電容投切狀態。
抗諧型：抗諧型智能電容裝置中串有4.5%、6%、7%、12%的電抗器，能有效抑制3、5、7及以上次數諧波。
保護全：具有過壓、欠壓、短路、過流、過諧波、三相不平衡、過溫保護與自診斷功能。
模塊化：裝置采用模塊化組合，體積小、安裝維護方便。
易組網：RS485總線、RJ45接口，直接串插，簡化接線，方便組網。
先進性：多臺智能電容器并聯使用時，可配備我公司專用智能電容綜合監控儀，集數據采集存儲（可采集電壓、電流、諧波等參數），電容器優化投入切除，諧波超限保護（諧波超標可調節規避運行），并具有過電壓保護，延時保護，過流保護等多種保護于一體。
抗諧型選型（以7%舉例，其它類似）
|
補償方式 |
規格型號 |
額定容量 |
額定電壓（V） |
高 度 （mm） |
適用場合 |
|
三相 共補 |
LNC-SX/0.48-40-7% |
40 |
480 |
430 |
1、4.5%、6%、7%電抗率，適合非線性設備產生的5、7次諧波而且非線性負荷比例≤50%變壓器容量場合。 2、12%、13%電抗率，適合非線性設備產生的3次諧波而且非線性負荷比例>50%變壓器容量場合。 |
|
LNC-SX/0.48-30-7% |
30 |
480 |
430 |
||
|
LNC-SX/0.48-20-7% |
20 |
480 |
430 |
||
|
LNC-SX/0.48-15-7% |
15 |
480 |
430 |
||
|
LNC-SX/0.48-10-7% |
10 |
480 |
430 |
||
|
分相 補償 |
LNC-FX/0.28-30-7% |
30 |
280 |
430 |
|
|
LNC-FX/0.28-20-7% |
20 |
280 |
430 |
||
|
LNC-FX/0.28-15-7% |
15 |
280 |
430 |
||
|
LNC-FX/0.28-10-7% |
10 |
280 |
430 |
||
|
LNC-FX/0.28-5-7% |
5 |
280 |
430 |
||
|
控制器 |
LNCK智能電容綜合監測儀 |
液晶顯示電壓、電流、功率因數、有功功率、無功功率及諧波等電氣參數，控制并指示電容投切、切除狀態（開孔尺寸138*138mm） |
|||
注：除了抗諧型系列智能電容器外，其他型號產品均僅適用于諧波電壓總畸變率<5%,諧波電流不超過《電能質量公用電網諧波》規定的場合。
技術參數
|
類型 |
技術指標 |
|
|
技術參數 |
工作電壓 |
共補380V AC 分補220V AC |
|
工作頻率 |
50Hz±5% |
|
|
功 耗 |
≤2W |
|
|
電壓諧波 |
電壓總畸變率不大于5% |
|
|
控制參數 |
三相共補 |
△型 容量≤ 25 kvar+25kvar |
|
單相分補 |
Y型 容量≤ 10 kvar×3 |
|
|
控制方式 |
RS485總線通訊 |
|
|
使用條件 |
空氣溫度 |
-25℃~+65℃ |
|
大氣條件 |
≤ 25℃時,空氣濕度不超過90% |
|
|
海拔高度 |
≤2000m |
|
|
環境條件 |
不結露，無腐蝕性氣體、無導電塵埃場所 |
|
安裝尺寸

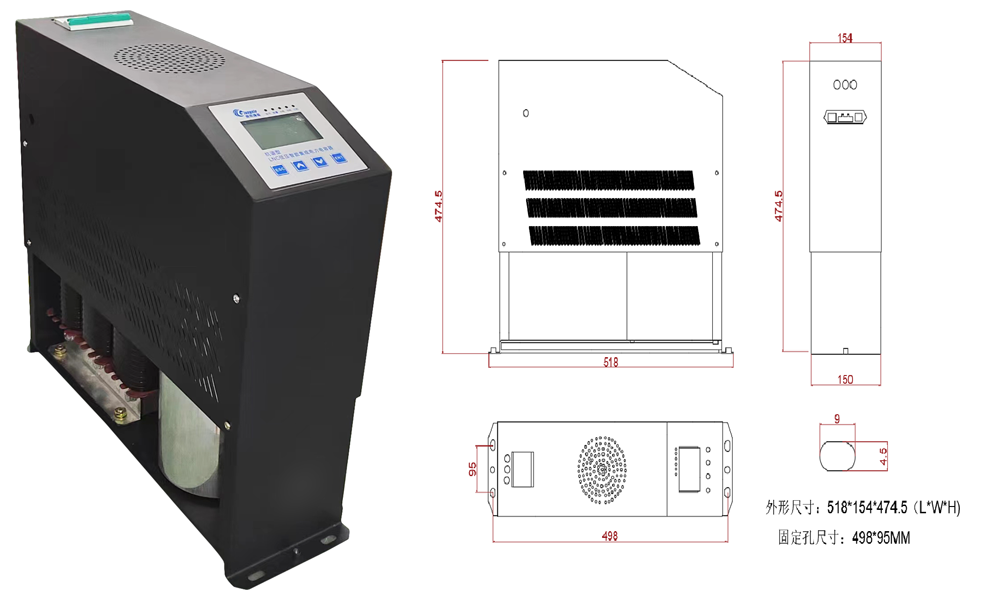

1、復合開關型外形及安裝尺寸

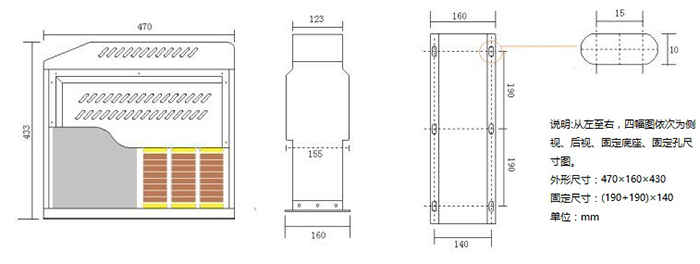

2、晶閘管型外形及安裝尺寸
產品設計裝柜典型補償方案建議表
|
裝柜容量 （kvar） |
普通型 |
|
|
共補方案 |
混合補方案 |
|
|
100 |
LLNC-SX/0.48-30-7%×3 LLNC-SX/0.48-10 ×1 |
LNC-SX/0.48-30-7%×3 LNC-FX/0.28-10-7%×1 |
|
120 |
LNC-SX/0.48-30-7%×4 |
LNC-SX/0.48-40 -7%×2 LNC-FX/0.28-20-7%×2 |
|
150 |
LNC-SX/0.48-30-7%×5 |
LNC-SX/0.48-30 -7%×2 LNC-SX/0.48-25 -7%×2 LNC-FX/0.28-20 -7%×2 |
|
180 |
LNC-SX/0.48-30-7%×6 |
LNC-SX/0.48-40 -7%×2 LNC-SX/0.48-20 -7%×2 LNC-FX/0.28-20 -7%×3 |
|
200 |
LNC-SX/0.48-30-7%×4 LNC-SX/0.48-40-7%×2 |
LNC-SX/0.48-40 -7%×3 LNC-SX/0.48-20 -7%×2 LNC-FX/0.28-20-7%×2 |
|
250 |
LNC-SX/0.48-40-7%×4 LNC-SX/0.48-30-7%×3 |
LNC-SX/0.48-40 -7%×4 LNC-SX/0.48-20-7%×2 LNC-FX/0.28-25 -7%×2 |
|
280 |
LNC-SX/0.48-40-7%×6 LNC-SX/0.48-20 -7%×2 |
LNC-SX/0.48-40-7%×4 LNC-SX/0.48-20-7%×4 LNC-FX/0.28-20-7%×2 |
|
300 |
LNC-SX/0.48-40 -7%×6 LNC-SX/0.48-30-7%×2 |
LNC-SX/0.48-40 -7%×5 LNC-SX/0.48-20-7%×4 LNC-FX/0.28-10 -7%×2 |
|
l 本表格產品型號僅供參考。 l 選擇補償柜體的尺寸及數量請參考智能電容器的尺寸和數量。 l 以上表格中抗諧波型智能電容器以7%電抗率為例，用戶可根據實際需要選用合適的電抗率。 l 混合補償為△型智能電容器和Y型智能電容器共同補償，本方案可以解決三相負荷不平衡補償效果不佳的問題。 |
||

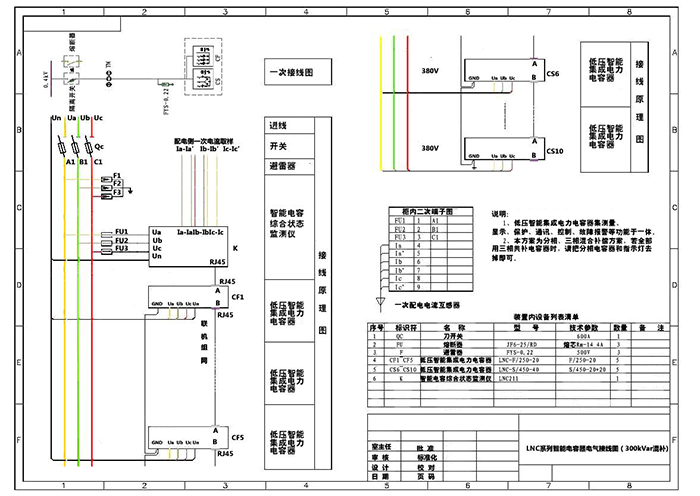

電氣設計
裝綜合狀態監控儀圖紙
