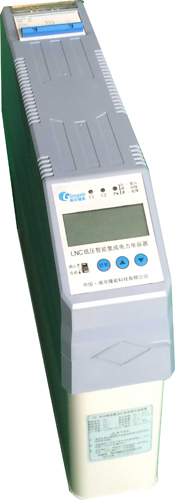

LNC低壓智能集成電力電容器
產品概述
LNC系列低壓智能集成電力電容器，是我公司開發研制的擁有自主知識產權的新一代無功補償裝置。由CPU測控單元、晶閘管復合開關、保護裝置、兩臺(△型)或一臺(Y型)低壓自愈式電力電容器組成一個獨立完整的智能補償單元，替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。真正做到過零投切，滿足用戶對無功補償要切實達到提高功率因數、改善電壓質量、節能降損的實際需求。
型號命名
產品特點
質量保證：遵循《GB/T 22582-2008 電力電容器 低壓功率因數補償裝置》和《GB/T 15576-2008 低壓成套無功功率補償裝置》標準。
過零投切：實現電壓過零導通和電流過零切斷，具有可控硅過零投切和接觸器開關功耗低的優點。
無諧波注入：導通瞬間由可控硅過零觸發，延時后由交流接觸器（磁保持繼電器）吸合導通，所以在交流接觸器（磁保持繼電器）吸合導通時就不會產生諧波。
功能強：液晶顯示電壓、電流、有功、無功功率、諧波等工況，高亮LED指示多達64路電容投切狀態。
保護全：具有過壓、欠壓、短路、過流、過諧波、三相不平衡、過溫保護與自診斷功能。
模塊化：裝置采用模塊化組合，體積小、安裝維護方便。
易組網：RS485總線、RJ45接口，直接串插，簡化接線，方便組網。
先進性：多臺智能電容器并聯使用時，可配備我公司專用智能電容綜合監控儀，集數據采集存儲（可采集電壓、電流、諧波等參數），電容器優化投入切除，諧波超限保護（諧波超標可調節規避運行），并具有過電壓保護，延時保護，過流保護等多種保護于一體。
普通型選型
|
補償方式 |
規格 |
額定容量 |
額定電壓（V） |
高度H(mm) |
|
三相共補 |
LNC-S/0.45-10 |
5+5 |
450 |
250 |
|
LNC-S/0.45-15 |
5+10 |
450 |
250 |
|
|
LNC-S/0.45-20 |
10+10 |
450 |
250 |
|
|
LNC-S/0.45-25 |
10+15 |
450 |
270 |
|
|
LNC-S/0.45-30 |
15+15 |
450 |
270 |
|
|
LNC-S/0.45-30 |
10+20 |
450 |
270 |
|
|
LNC-S/0.45-36 |
18+18 |
450 |
295 |
|
|
LNC-S/0.45-40 |
20+20 |
450 |
295 |
|
|
分相補償 |
LNC-F/0.25-5 |
1.67×3 |
250 |
250 |
|
LNC-F/0.25-10 |
3.34×3 |
250 |
250 |
|
|
LNC-F/0.25-12 |
4.0×3 |
250 |
250 |
|
|
LNC-F/0.25-15 |
5.0×3 |
250 |
250 |
|
|
LNC-F/0.25-20 |
6.67×3 |
250 |
270 |
|
|
LNC-F/0.25-25 |
8.34×3 |
250 |
295 |
|
|
LNC-F/0.25-30 |
10.0×3 |
250 |
335 |
|
|
狀態綜測儀 |
LNCK綜合監控型 |
液晶顯示電壓、電流、功率因數、有功功率、無功功率及諧波等電氣參數，LED指示68路電容投切、切除狀態;并作為控制器主機（開孔尺寸138*138mm） |
||
|
LNCK顯示指示型 |
液晶顯示電壓、電流、功率因數、有功功率、無功功率，LED指示68路電容投切、切除狀態（138*138mm） |
|||
注：普通型系列智能電容均僅適用于諧波電壓總畸變率<5%,諧波電流不超過《電能質量公用電網諧波》規定的場合。
技術參數
|
類型 |
技術指標 |
|
|
技術參數 |
工作電壓 |
共補380V AC 分補220V AC |
|
工作頻率 |
50Hz±5% |
|
|
功 耗 |
≤2W |
|
|
電壓諧波 |
電壓總畸變率不大于5% |
|
|
控制參數 |
三相共補 |
△型 容量≤ 20 kvar+20kvar |
|
單相分補 |
Y型 容量≤ 10 kvar×3 |
|
|
控制方式 |
RS485總線通訊 |
|
|
使用條件 |
空氣溫度 |
-25℃~+65℃ |
|
大氣條件 |
≤ 25℃時,空氣濕度不超過90% |
|
|
海拔高度 |
≤2000m |
|
|
環境條件 |
不結露，無腐蝕性氣體、無導電塵埃場所 |
|

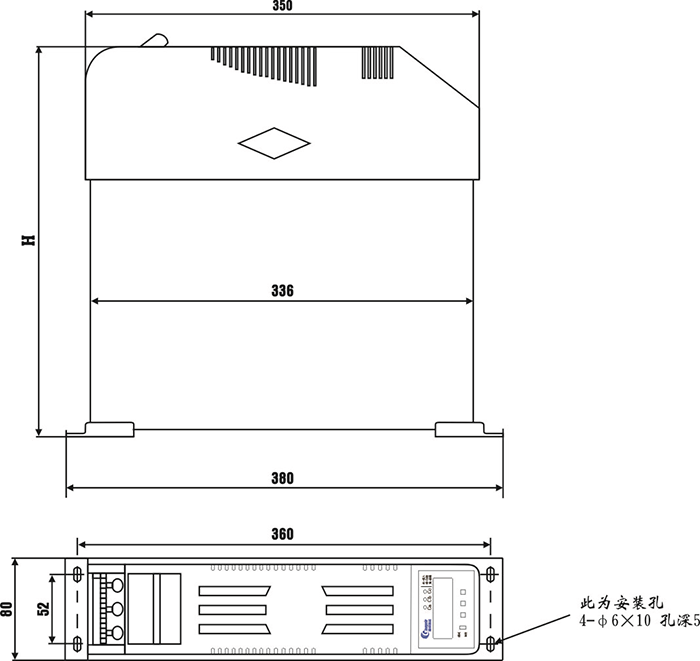

安裝尺寸

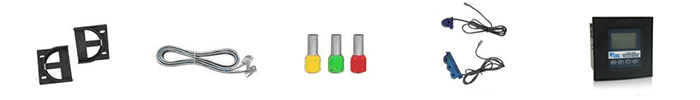

附件
安裝支架 網絡線 冷壓件 CT（無控制器必配） 控制器（選配）
裝柜典型方案建議表
|
裝柜容量 （kvar） |
普通型 |
|
|
共補方案 |
混合補方案 |
|
|
100 |
LLNC-S/0.45-10+20×3 LLNC-S/0.45-5+5×1 |
LNC-S/0.45-10+20×3 LNC-F/0.25-10×1 |
|
120 |
LNC-S/0.45-15+15×4 |
LNC-S/0.45-20+20×2 LNC-F/0.25-20×2 |
|
150 |
LNC-S/0.45-10+20×3 LNC-S/0.45-15+15×2 |
LNC-S/0.45-10+20×4 LNC-F/0.25-30×1 |
|
180 |
LNC-S/0.45-10+20×3 LNC-S/0.45-15+15×3 |
LNC-S/0.45-20+20×3 LNC-F/0.25-20×3 |
|
200 |
LNC-S/0.45-10+20×5 LNC-S/0.45-20+20×1 |
LNC-S/0.45-20+20×4 LNC-F/0.25-20×2 |
|
250 |
LNC-S/0.45-20+20×4 LNC-S/0.45-15+15×3 |
LNC-S/0.45-20+20×5 LNC-F/0.25-25×2 |
|
280 |
LNC-S/0.45-20+20×6 LNC-S/0.45-10+10×2 |
LNC-S/0.45-20+20×6 LNC-F/0.25-20×2 |
|
300 |
LNC-S/0.45-20+20×6 LNC-S/0.45-15+15×2 |
LNC-S/0.45-20+20×7 LNC-F/0.25-10×2 |
|
l 本表格產品型號僅供參考。 l 選擇補償柜體的尺寸及數量請參考智能電容器的尺寸和數量。 l 以上表格中抗諧波型智能電容器以7%電抗率為例，用戶可根據實際需要選用合適的電抗率。 l 混合補償為△型智能電容器和Y型智能電容器共同補償，本方案可以解決三相負荷不平衡補償效果不佳的問題。 |
||
電氣設計

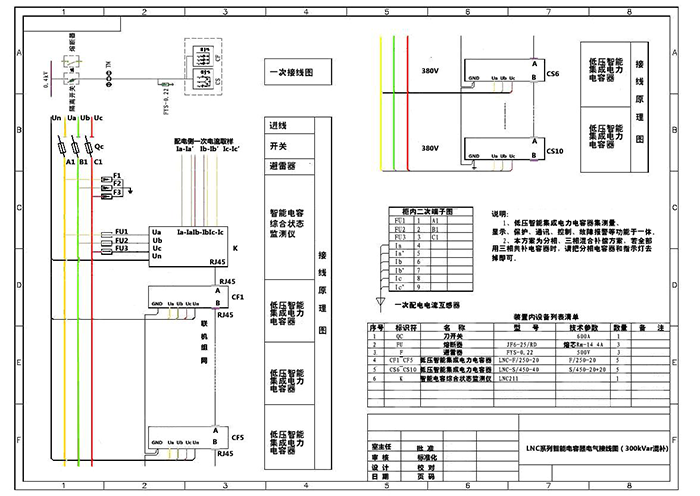

1） 裝綜合狀態監控儀圖紙

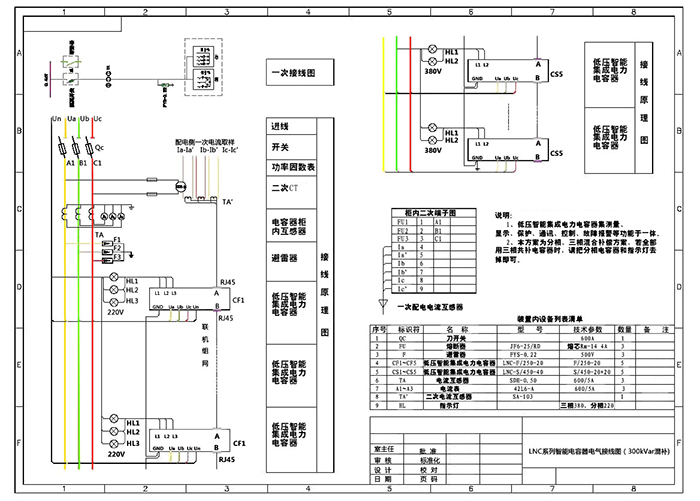

2） 裝指示燈圖紙
