LNP400系列電力多功能網絡儀表
產品概述
LNP系列電力多功能網絡儀表采用IEC標準設計，具有全電量測量，電能統計，電能質量分析及網絡通訊等功能；模塊化結構，可按需要方便增加開關量輸入輸出，模擬量輸入輸出，電量脈沖輸出等模塊；主要用于對電網供電質量的綜合監控診斷及電能管理。
適用于電力系統、工礦企業、公用設施、智能大廈等需要電力監控的場合。

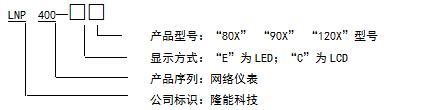

型號命名
技術參數
|
LNP400技術參數 |
LNP400指標 |
|
|
輸入 |
接線方式 |
單相、三相三線、三相四線 |
|
額定值 |
電壓：AC 100V、220V、380V 電流： AC 1A、5A |
|
|
過載能力 |
電壓：1.2倍持續，瞬時2倍/1秒 電流：1.2倍持續，瞬時5倍/1秒 |
|
|
功耗 |
單相表＜0.2VA，三相表＜0.5VA |
|
|
頻率 |
45-65Hz |
|
|
阻抗 |
電壓 ＞300KΩ，電流＜20mΩ |
|
|
輸出 |
開關量輸入 |
2~4路干接點輸入 |
|
開關量輸出 |
4路繼電器輸出，容量：AC250V/5A ，DC 30V/5A |
|
|
變送輸出 |
1路模擬量輸出：4～20Ma |
|
|
溫度監測 |
1路溫度監測 |
|
|
濕度監測 |
1路濕度監測 |
|
|
電能脈沖 |
2路脈沖輸出，2000、5000、10000imp/kwh |
|
|
通訊 |
1路RS485接口，標準Modbus-RTU規約 波特率：2400～19200 bps ，默認9600 bps |
|
|
電源 |
范圍 |
AC/DC 80V～270V |
|
功耗 |
≤10VA |
|
|
工頻耐壓 |
2kV/1min交流有效值 |
|
|
抗干擾性能 |
符合GB6162 |
|
|
精度等級 |
電流、電壓：0.2級 有功功率、有功電能：0.5級 無功功率、無功電能：1.0級 功率因數：0.5級；頻率：±0.05Hz |
|
|
環境條件 |
工作溫度：-10℃～+55℃ 儲存溫度：-20℃～+70℃ 拔高度：≤3000m 相對濕度：5%～95% 不結露，無腐蝕性氣體場所 |
|
|
外形尺寸 |
面框： 120x120；96x96；83x83 開孔： 112x112；91x91；76x76 |
|
產品選型
|
型號 功能 |
LNP400-E801 |
LNP400 -E802 |
LNP400-C801 |
LNP400 -C802 |
LNP400 -E901 |
LNP400 -E902 |
LNP400 -C901 |
LNP400 -C902 |
LNP400 -C1201 |
|
|
測量數據 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
電能計量 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
需量功能 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
脈沖輸入 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
開關量 |
輸入 輸出 |
|
2 2 |
|
2 2 |
|
3 2 |
3 2 |
4 3 |
4 3 |
|
變位輸出 |
|
|
□ |
□ |
|
|
□ |
□ |
□ |
|
|
溫濕度監測 |
|
□ |
□ |
□ |
|
□ |
□ |
□ |
■ |
|
|
通訊 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
2 |
2 |
|
|
顯示 |
LED |
LED |
LCD |
LCD |
LED |
LED |
LCD |
LCD |
LCD |
|
|
開孔 |
76x76 |
91x91 |
112X112 |
|||||||
注：1、“■”是標配功能，“□”是選配功能；
2、“測量數據”為全測量參數（三相電壓、三相電流、功率因數、有功功率 、無功功率、頻率）；
3、“電能計量”為電量數據（有功電能、有功電能、雙向計量）；
外形安裝
|
項目 |
LNP400參數 |
|
|
外形尺寸 |
面框： 120x120；96x96；83x83 開孔： 112x112；91x91；76x76 |
|
|
安裝方式 |
嵌入式安裝 |
|
|
顯示屏 |
LED或液晶 |
|
|
端子類型 |
固定式或插拔式 |
|
|
電壓接線導線 |
0.2…2.5m㎡ |
|
|
電流接線導線 |
4m㎡ |

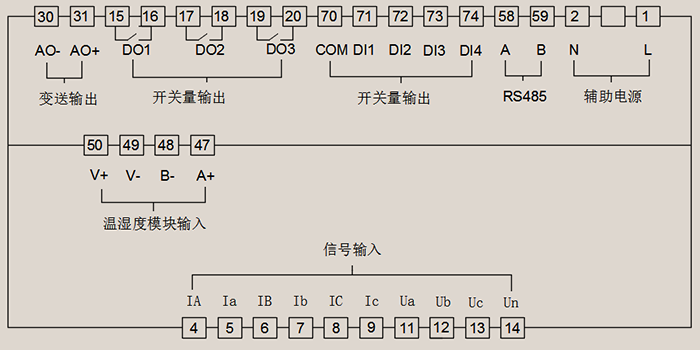

端子接線圖

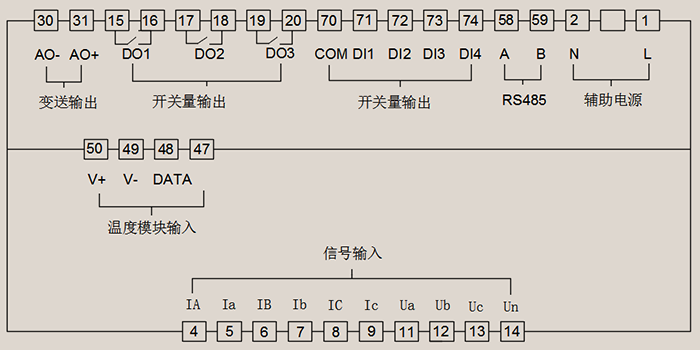

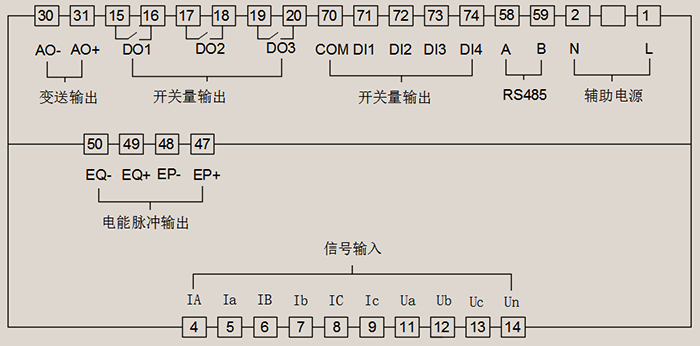

LNP400系列 E902、C901、C902

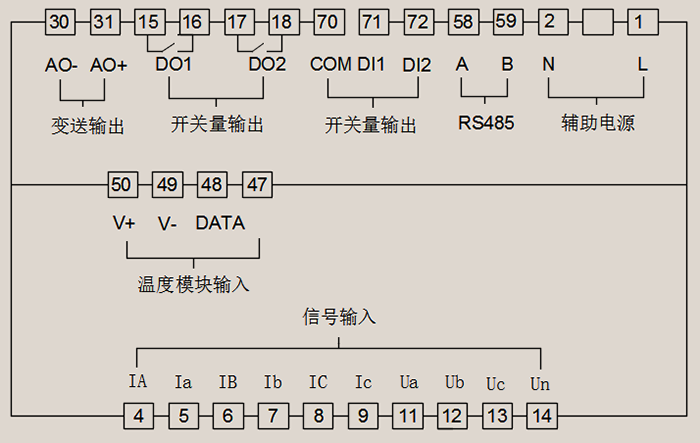

LNP400系列 E802、C801、C802
注：如有偏差，以儀表端子貼圖為準
訂貨范例
具體型號：LNP400-E902
技術要求：輸入相電壓AC220V；輸入電流比200A/5A；接線方式三相四線；準確度0.5S級
通訊協議：RS485接口 Modbus/RTU協議
輔助電源：AC/DC220V
