LNDK系列晶閘管快速投切開關
產品概述
LNDK系列晶閘管快速投切開關，是專為0.66kV以下電壓等級的電力電容器動態快速補償設計、開發研制的擁有自主知識產權的快速動態投切開關。開關模塊采用高速CPU測控，具有多重保護方案及快速20ms投切技術,保證觸發可控硅為電壓過零點接觸,電流過零點斷開,不產生合閘涌流。
LNDK開關跟隨速度快,有效補償沖擊性負荷,響應時間為10~20毫秒，有效節約電能，是交流接觸器和復合開關所不可取代的產品。為保證LNDK開關安全運行,應在每組電容回路LNDK開關下口串聯5%～7%電抗器。
適用于需要快速投切電容器的負荷變化現場,如：電焊機、軋鋼、港口行吊、電梯、變頻爐等負荷快速變化現場。
型號命名
技術參數
|
類型 |
技術指標 |
|
技術參數 |
工作電壓：AC 380V/220V ±20% 工作頻率：50Hz±5% |
|
控制參數 |
控制容量：△≤60kvar Y≤3×20kvar 控制信號：DC 12V ，≤30mA 響應時間：≤20ms 報警輸出：過電壓(460V)或低壓電(300V)閉合，報警燈亮 |
|
使用條件 |
空氣溫度：-25℃~+65℃ 大氣條件：≤ 25℃時,空氣濕度不超過90% 海拔高度：≤2000m 環境條件：不結露，無腐蝕性氣體、無導電塵埃場所 |
|
散熱系統 |
溫度達到45℃（+5℃）風扇開始工作 溫度達到80℃（+5℃）開關自動斷開 風扇工作至溫度降低至80℃（+5℃），開關恢復工作 |

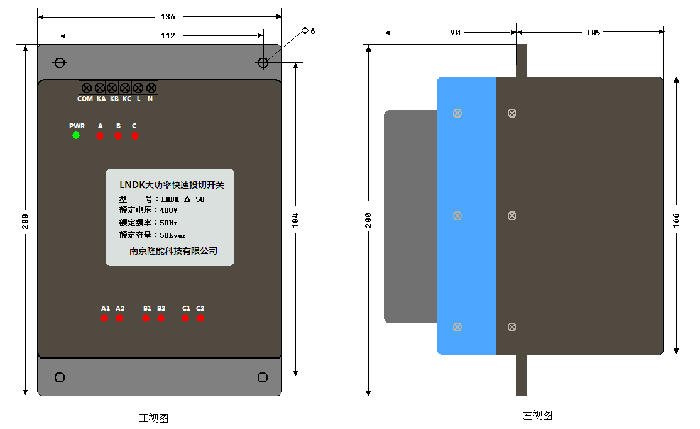

外形尺寸

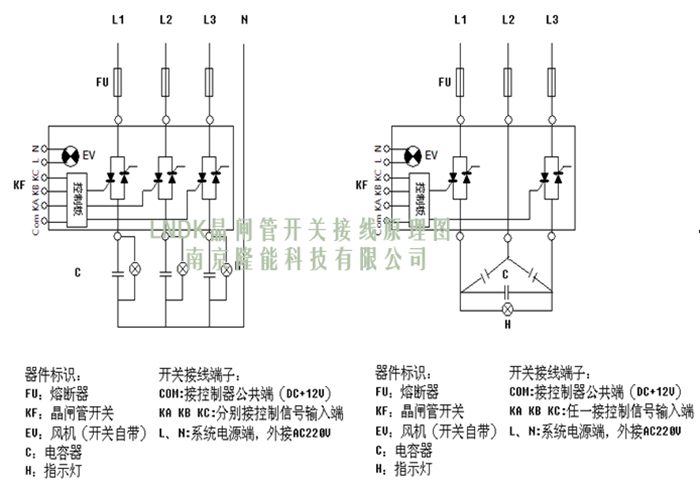

接線原理圖（無串電抗器）

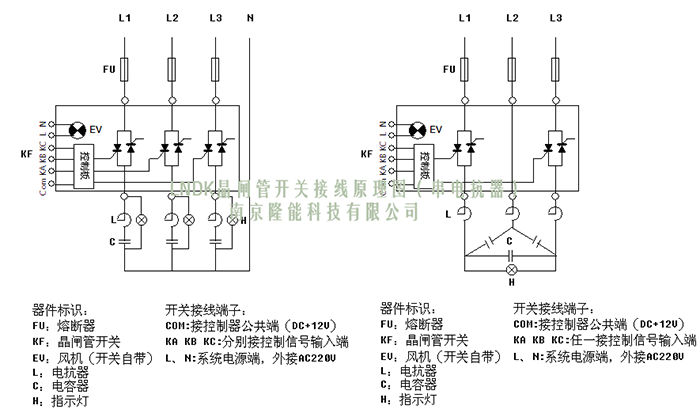

接線原理圖（串電抗器）
