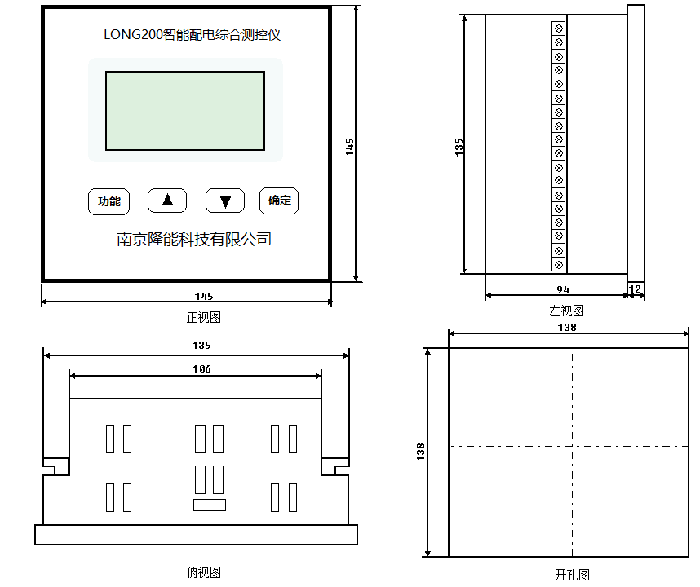

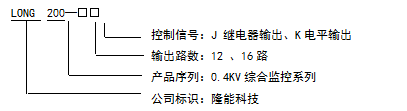

項目

功能特點

無功補償

 控制邏輯綜合電壓、無功、功率因數等

 投切無補償呆區，小負荷不產生投切振蕩

 投切最快響應時間不大于1s

 組間間隔、切投間隔、投入時間可設

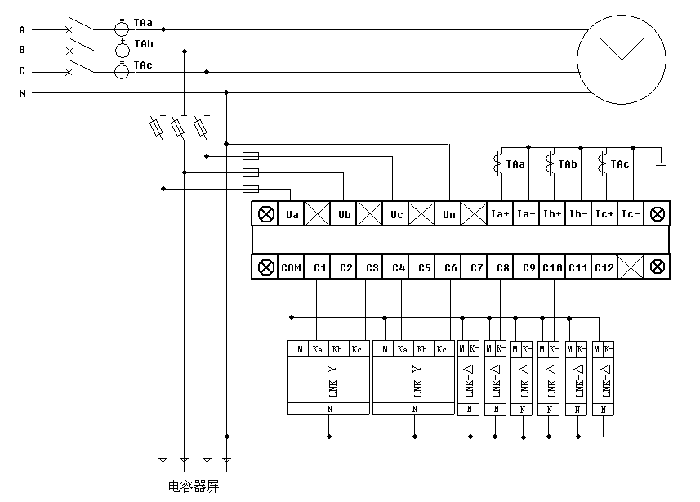

 輸出共補、分補路數可設， Y+△混合補償，模糊或編碼投切

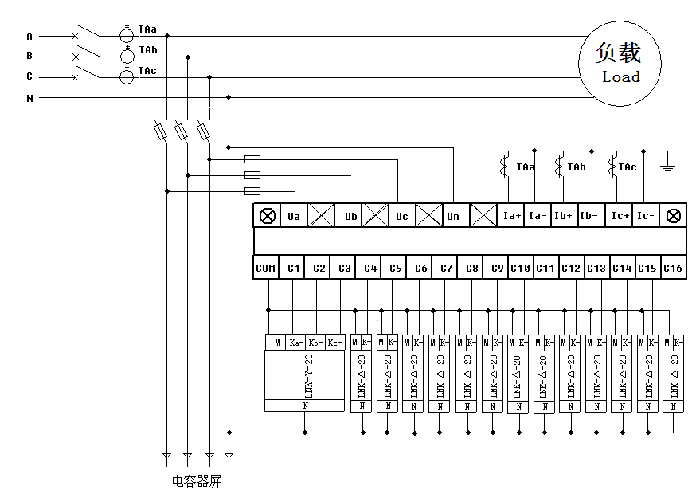

 0～12/16路，電平或繼電器輸出, 控制復合開關或交流接觸器

測量功能

 電壓 / 電流 / 功率因數 / 有功功率 / 無功功率

 電壓總諧波畸變率 / 電流總諧波畸變率 / 系統頻率

 電容器組投切狀態

 三相3~21次電壓 / 電流諧波含有率

 基波實時波形,諧波棒圖

統計功能

 三相U / I / COS / P / Q日最大值、最小值及發生時刻

 15分鐘需量的日最大值 / 最小值 / 最值發生時刻

 電壓 / 電流等超標時間, 功率因數區間值段累計時間

 電容器投切次數 / 投切時間

 有功、無功電量的48點數據

 諧波數據超限時間 / 月停電、上電時刻記錄

保護報警

 過電壓 / 低電壓 / 電壓缺相 /  過負荷 / 電壓諧波超限 / 電流諧波超限 / 零序電流

 故障告警指示，生成SOE記錄，同時切除電容器

通訊功能

 RS232和RS485總線接口，方便無線、GPRS等組網通訊

 多種通信規約，如101、645、MODBUS

技術參數

指  標

基本參數

電源電壓：三相四線220±20%      取樣電壓：三相四線220±20%

電源頻率：50Hz±5%              取樣電流：0～5A

整機功耗：8～15W

測量精度

電壓：±0.5%         電流：±0.5%

功率因數：±1.0 %     頻率：±0.5%

有功功率：±1.0 %     無功功率：±1.0 %

人機接口

通    訊：RS232 、RS485接口，101、645、MODBUS規約（訂貨時說明）

顯    示：128*64點陣液晶，菜單式，中文顯示

使用條件

空氣溫度：-25℃~+70℃

大氣條件：≤ 25℃時,空氣濕度不超過90%

海拔高度：≤3000m

環境條件：不結露，無腐蝕性氣體、無導電塵埃場所
