LONG-JKW低壓智能無功補償控制器
產品概述
LONG-JKW系列低壓智能無功補償控制器，以高速微處理器ARM為控制核心，功能強大、抗干擾能力強、運算速度快，產品采用貼片工藝制造。通過與LNK系列全智能復合投切開關配套，自動控制低壓電容器投切，以提高功率因數和改善變壓器的利用效率，降低線損，改善電壓質量。
應用于三相負荷均衡或不平衡、負荷變化頻繁的0.4kV、50HZ的配電網和工礦企業的無功自動補償應用。

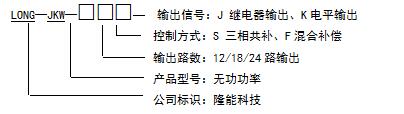

型號命名
功能特點
|
項目 |
功能特點 |
|
無功補償 |
|
|
測量監控
|
|
|
保護報警 |
|
|
人機接口 |
|
技術參數
|
技術參數 |
指 標 |
|
|
基本參數 |
電源電壓：三相四線220±20% 三相三線380V±20% AC 取樣電壓：三相四線220±20% 三相三線380V±20% AC 電源頻率：50Hz±5% 取樣電流：0～5A 整機功耗：5～8W |
|
|
測量精度 |
電壓：±0.5% 電流：±0.5% 功率因數：±1.0 % 頻率：±0.5% 有功功率：±1.0 % 無功功率：±1.0 % |
|
|
使用條件 |
空氣溫度：-25℃~+70℃ 大氣條件：≤ 25℃時,空氣濕度不超過90% 海拔高度：≤3000m 環境條件：不結露，無腐蝕性氣體、無導電塵埃場所 |
|
選型列表
|
型號 |
開孔尺寸 |
控制路數 |
輸出信號 |
補償方式 |
控制開關 |
|
LONG-JKW-□SJ |
138×138mm |
12/24路 |
AC220V,5A |
三相共補 |
交流接觸器 |
|
LONG-JKW-□SK |
12/24路 |
DC12V,50mA |
三相共補 |
復合開關 |
|
|
LONG-JKW-□FJ |
12/18路 |
AC220V,5A |
混補 |
交流接觸器 |
|
|
LONG-JKW-□FK |
12/18路 |
DC12V,50mA |
混補 |
復合開關 |
注：型號里“□”代表路數，如：LONG-JKW-24SJ，表示共補24路繼電器輸出，控制交流接觸器。
外形尺寸
外形尺寸：144×144×100mm嵌入式外殼，開孔尺寸：138×138mm
電氣設計

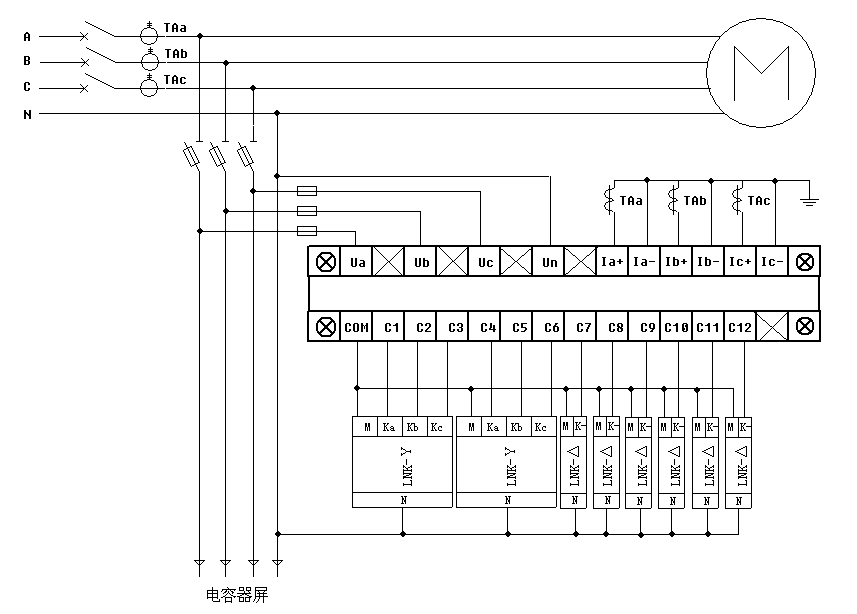

LONG-JKW-12FK，12路混合補償，控制復合開關，6路分補，6路共補

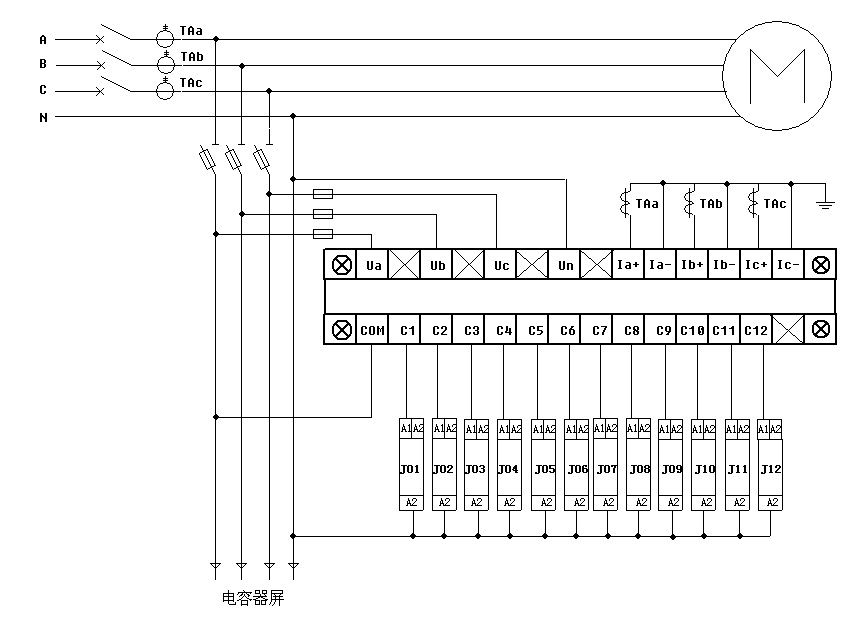

LONG-JKW-12FJ，12路三相補償，控制接觸器
